吊运型材用成卷线材（盘圆）起吊MW22系列

特点：

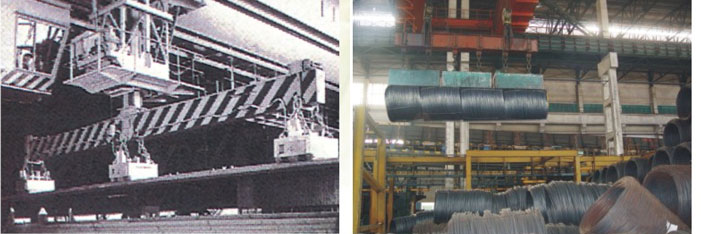

吊运时不需要使用钢丝绳或C形吊钩，盘圆只占用极小的空间，占空率高且不易损伤盘圆，其特殊磁极适合于不同直径的盘圆，电磁铁的选择取决于盘圆的长度，如电磁铁足够长，则一次可沿长度方向吊运儿卷盘圆，盘圆排列长度只能在电磁铁长度范围内。

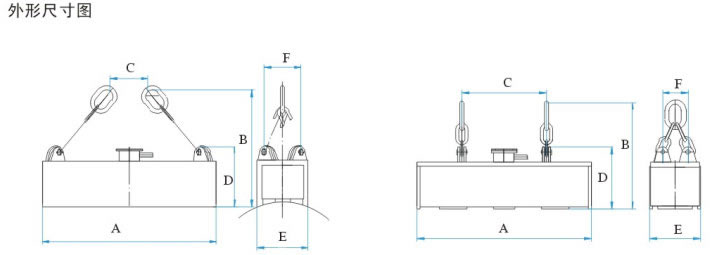

型号				MW22-10054L	MW22-16054L	MW22-20054L	MW22-26054L	MW22-30054L	MW22-34054L	MW22-36054L	MW22-40054L	MW03-46054L
外形尺寸	A		mm	1000	1600	2000	2600	3000	3400	3600	4000	4600
	B			1250	1210	1200	1220	1230	1230	1250	1250	1250
	C			500	600	700	800	1000	1200	1300	1550	1800
	D			570	580	600	600	600	600	600	600	600
	E			540	540	540	540	540	540	540	590	604
	F			430	400	400	380	380	380	380	380	380
重量			kg	1520	2350	2480	3210	3800	4250	4450	5000	5650
电流（冷态）			A	30	45.5	58.2	68.2	80	86.4	89.5	99.5	120
消耗功率（冷态）			KW	6.6	10	12.8	15	17.7	19	19.7	21.9	26.4

注：按联用台数的消耗功率（电流）之和，选择整流控制设备及其辅助设备。
