特点：
能在狭小的吸附面积内，产生较大的透磁深度，可在一定间隙的情况下起吊钢材，是一种高吸力型起重电磁铁。MW42系列主要用于吊运650℃以下的高温方坯、重轨，而MW15系列主要用于吊运线材（打捆的螺丝钢）。
主要技术参数（额定电压DC-220V）
| 型号 | 常温型 | 高温型 | ||||||||
| MW42-10580L | MW42-11090L | MW42-12090L | MW42-11090L/2 | MW42-120100L/2 | MW42-120100L/2 | MW42-140120L/2 | MW42-180120L/2 | |||
| 外形尺寸 | A | mm | 1050 | 1100 | 1200 | 1100 | 1232 | 1232 | 1432 | 1790 |
| B | 800 | 900 | 900 | 900 | 1000 | 1000 | 1200 | 1250 | ||
| C | 600 | 625 | 725 | 643 | 680 | 680 | 795 | 740 | ||
| 通电持续率 | % | 60% | ||||||||
| 自重 | kg | 1710 | 2080 | 2370 | 2280 | 2800 | 2800 | 3720 | 4300 | |
| 电流（冷态） | A | 26.7 | 31.9 | 37.9 | 26.1 | 46 | 46 | 52 | 58 | |
| 消耗功率（冷态） | kw | 5.76 | 7 | 8.34 | 5.74 | 10.12 | 10.12 | 11.4 | 12.9 | |
| 起吊能力举例 | 2台联用 115 × 115 × 12500 8根1层 高低差允许 25(mm) |
- | 2台联用 115 × 115 × 12500 9根1层 高低差允许 |
2台联用 吸吊小方坯 |
4台联用 75kg重轨×25000 10-12根 10-12pcs 高低差允许 25(mm) |
2台联用 150 × 150 × 10000 5根 5pcs 高低差允许 25(mm) |
150×150×12000 8根 高低差允许 25(mm) |
150×150×10000 10根 高低差允许 25(mm) |
||
注：按联用台数的消耗功率（电流）之和，选择整流控制设备及其辅助设备。

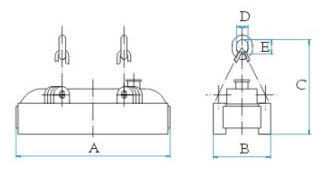

外形尺寸图(MW15系列)
主要技术参数（高温用，额定电压DC-220V，通电持续率TD-60%）
| 型号 | MW15-10060L/1 | MW15-11090L/2 | MW15-13080L/2 | MW15-18060L/2 | MW15-21080L/2 | ||
| 外形尺寸 | A | mm | 1032 | 1000 | 1320 | 1832 | 2150 |
| B | 605 | 850 | 800 | 605 | 1000 | ||
| C | 1600 | 1200 | 1350 | 1750 | 1450 | ||
| D | 90 | 120 | 200 | 175 | 150 | ||
| E | 160 | 220 | 300 | 250 | 250 | ||
| 自重 | kg | 1300 | 1800 | 2000 | 2200 | 4100 | |
| 电流（冷态） | A | 20.6 | 28 | 32 | 44 | 49 | |
| 消耗功率（冷态） | kw | 4.5 | 6.2 | 7 | 9.68 | 10.8 | |
| 起吊能力举例 | 4台联运 Φ300-Φ250 × 10000-12000 螺纹钢3捆 |
150×150× 30000mm 6根 |
150×150× 30000mm 8根 |
4台联运 Φ300 × 10000-12000 Φ300的螺纹钢每捆重2T6捆 |
180×180× 30000mm 11根 |
||
