小直径圆形电磁铁适用于吊运单张薄钢板、长钢板。适用于薄板的压力加工及制罐等二次加工产品的搬运整理。每次搬运一张钢板，对剪板机进行输送辅助作业，以及焊接作业。可向铸造机等各种机械进行还材加料作业。可用作机械上的电磁夹具，作为电磁手，用来抓起特别小的物件。选型时请注意钢板的厚度、宽度、长度、重量。若钢板尺寸规格太多时，请掌握其最大和最小组参数，以使选择最佳型号规格的电磁铁、台数以及控制设备。
主要技术参数（常温用，额定电压DC-1100V，通电持续率TD-60%）.
|
型号
|
MW04-17T
|
MW04-22T
|
MW04-32T
|
MW04-40T
|
||||||
|
外形尺寸
|
A
|
mm
|
165
|
216
|
318
|
406
|
||||
|
B
|
113
|
147
|
178
|
480
|
||||||
|
C
|
30
|
40
|
60
|
100/55
|
||||||
|
D
|
10
|
16
|
25
|
16
|
||||||
|
自重
|
kg
|
7
|
15
|
30
|
75
|
|||||
|
消耗功率（冷态）
|
kw
|
0.10
|
0.20
|
0.25
|
0.40
|
|||||
|
单台起吊最大尺寸（长×宽）
|
1200×1200
|
1400×1400
|
1600×1600
|
2500×2500
|
||||||
|
多台时一台负担尺寸（长×宽）
|
600×1200
|
700×1400
|
800×1600
|
1000×2500
|
||||||
|

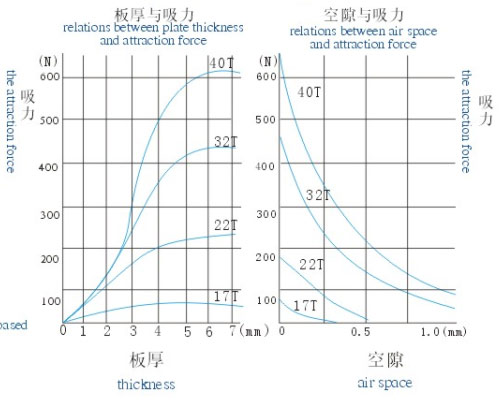

吸力 |
板厚
|
mm
|
3.2
|
6
|
6
|
10
|
10
|
20
|
12
|
32
|
|
固边固定情况
|
kg
|
100以上
|
200以上
|
300以上
|
600以上
|
800以上
|
2000以上
|
|
4000以上
|
|
注：按联用台数的消耗功率（电流）之和，选择整流控制设备及其辅助设备。
