ST-QOL系列强励磁控制方式整流控制设备
概述：
ST-QOL系列产品具有吸料时强励磁(直流电压290伏)，搬运时弱励磁(直流电压200V)保持等特点，不仅可以降低电力消耗，而且可以使吸吊量增加，是搬运废钢等松散物料现场使用的理想配套设备，一般能使作业效率提高15-30%,本系列产品当容量小于或等于19千瓦时，整流变压器内附;当容量大于或等于25千瓦时，整流变压器外附。

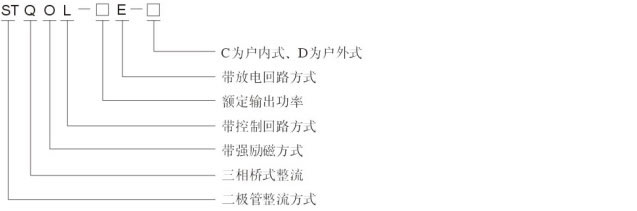

型号说明

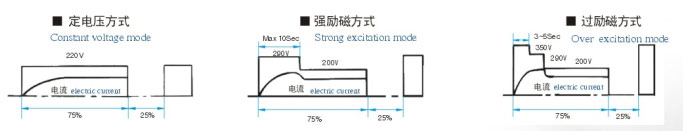

控制方式与电压电流特性曲线
选型及注意事项：
1、见第34页与STQ(M)L系列相同。
2、如用户需要350伏过励磁方式，应特别提出以便另行设计。过励磁方式为STQSOL系列。
强励磁整流控制设备
|
主要参数
型号 |
电源相数
|
输入交流电压(V)
|
输出直流电压(V)
|
额定输出电流(A)
|
配套设备
|
||
|
|
变压器
|
控制器
|
|||||
|
STQOL-9E-□
|
三相
|
380
|
290/200
|
15.6/7.4
|
内附
外附 |
ZSG-7/0.5
|
K03-15T
|
|
STQOL-14E-□
|
三相
|
380
|
290/200
|
24.2/11.5
|
ZSG-11/0.5
|
||
|
STQOL-19E-□
|
三相
|
380
|
290/200
|
32.7/15.5
|
ZSG-15/0.5
|
||
|
STQOL-25E-□
|
三相
|
380
|
290/200
|
43.4/20.7
|
ZSG-25/0.5
|
||
|
STQOL-32E-□
|
三相
|
380
|
290/200
|
55.6/26.4
|
ZSG-30/0.5
|
||
|
STQOL-38E-□
|
三相
|
380
|
290/200
|
66/31.6
|
ZSG-40/0.5
|
||
外形尺寸
|
控制设备
|
外形安装参考尺寸(mm)
|
单台重量(kg) |
||||||
|
名称
|
型号
|
W
|
D
|
H
|
X
|
Y
|
安装孔
|
|
|
整流控制设备
|
STQOL-9E-C
|
1000
|
450
|
1650
|
900
|
360
|
4-φ14
|
160
|
|
STQOL-14E-C
|
180
|
|||||||
|
STQOL-19E-C
|
200
|
|||||||
|
STQOL-259E-C
|
230
|
|||||||
|
STQOL-32E-C
|
250
|
|||||||
|
STQOL-38E-C
|
1300
|
1000
|
330
|
|||||
日本客户来场验收
