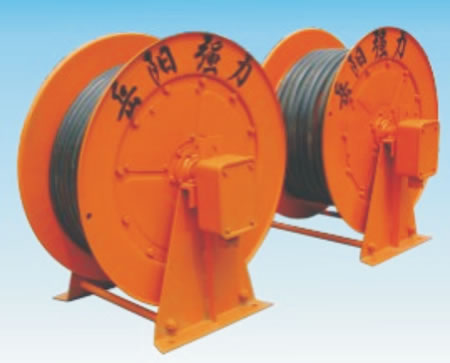

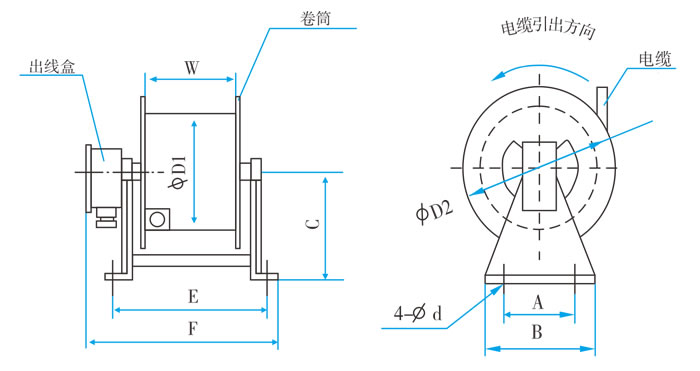

外形尺寸图：
外形尺寸表
| 外形序号 尺寸 |
A | B | C | D1 | D2 | d | E | F | W | 重量(kg) |
| 1 |
300 |
360 | 400 | 500 | 700 | 18 | 643 | 800 | 500 | 143 |
| 2 | 400 | 460 | 450 | 600 | 800 | 18 | 643 | 800 | 500 | 162 |
| 3 | 500 | 580 | 550 | 800 | 1000 | 18 | 833 | 990 | 690 | 236 |
| 4 | 300 | 360 | 400 | 500 | 700 | 18 | 668 | 825 | 525 | 155 |
主要技术参数
| 电缆型号规格 | 允许电流 A（40℃时） |
40m系列 | 外形序号 | 50m系列 | 外形序号 | 100m系列 | 外形序号 | |
| 芯数×截面 (mm2) |
连续 | 1分开 1分关 |
||||||
| YC型3×6+1×4 YC type |
35 | 50 | JTD50-40-4 | 1 | JTD50-50-4 | 2 | / | |
| YC型3×10+1×6 | 50 | 65 | JTD65-40-4 | JTD65-50-4 | JTD65-100-4 | 3 | ||
| YC型3×16+1×6 | 66 | 85 | JTD85-40-4 | JTD85-50-4 | / | / | ||
| YHD型8×6 | 35 | 50 | JTD50-40-4 | 4 | / | / | / | / |
选型主要事项：
1、本系列卷筒仅适应于第1页安装方式示意图中方式D，即卷筒安装在移动物体上。
2、50米及50米以上系列的电缆用户自备。
