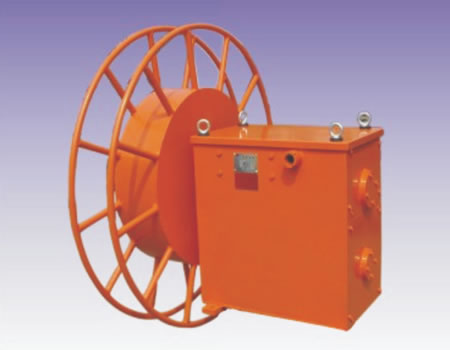

弹力电缆卷筒悬臂式

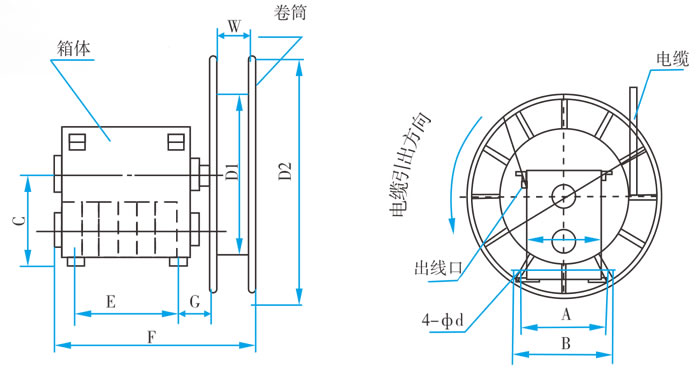

外形尺寸图：

外形尺寸表：

外形序号尺寸	A	B	C	D1	D2	d	E	F	W	重量(kg)
1	410	450	462	800	1200	18	520	950	200	360
2				800	1300					370
3				900	1400					380
4	784	834	474.7	800	1200	18	520	950	200	650
5				800	1400				200	660
6				900	1500				250	670

主要技术参数：

电缆型号规格

允许电流
A（40℃时）

50m系列

外形序号

60m系列

外形序号

70m系列

外形序号

80m系列

外形序号

100m系列

外形序号

芯数×截面
(mm²)

连续

1分开
1分关

YC型
3×25+1×10

91

125

JTD125-50-4-III

2

JTD125-60-4-III

2

JTD125-70-4-III

2

JTD125-80-4-III

5

JTD125-100-4-III

6

JTD125-50-4-III

2

JTD125-60-4-III

5

8

/

/

YC型
3×35+1×10

113

150

JTD150-50-4-III

2

JTD150-60-4-III

6

JTD150-70-4-III

6

JTD150-80-4-III

6

JTD150-100-4-III

6

JTD150-50-4-III

5

JTD150-60-4-III

6

/

/

/

/

YC型
3×50+1×16

140

190

JTD190-50-4-III

2

JTD190-60-4-III

5

JTD190-70-4-III

6

JTD190-80-4-III

6

/

1

CRHF
10×25

12

20

JTD20-50-10-III

2

JTD20-60-10-III

5

JTD20-70-10-III

6

JTD190-80-14-III

6

/

1

CRHF
12×25

12

20

JTD20-50-12-III

1

JTD20-60-12-III

2

JTD20-70-12-III

2

/

/

/

1

YC型
3×10+1×16

50

65

JTD65-50-4-III

1

JTD65-60-4-III

2

JTD65-70-4-III

3

JTD65-80-4-III

2

JTD100-60-4-III

2

电缆型号规格

允许电流
A（40℃时）

20m系列

外形序号

30m系列

外形序号

40m系列

外形序号

/

/

/

/

芯数×截面
(mm²)

连续

1分开
1分关

YC型
3×25+1×10

91

125

JTF125-20-4-III

1

JTF125-30-4-III

1

JTF125-40-4-III

3

/

/

/

/

YC型
3×35+1×10

113

150

JTF150-20-4-III

1

JTF150-30-4-III

2

JTF150-40-4-III

4

/

/

/

/

选型主要事项：

1、本系列卷筒仅适应于第1页安装方式示意图中方式C、D，即卷筒安装在移动物体上,又可安装在地面上。

2、电缆用户自备

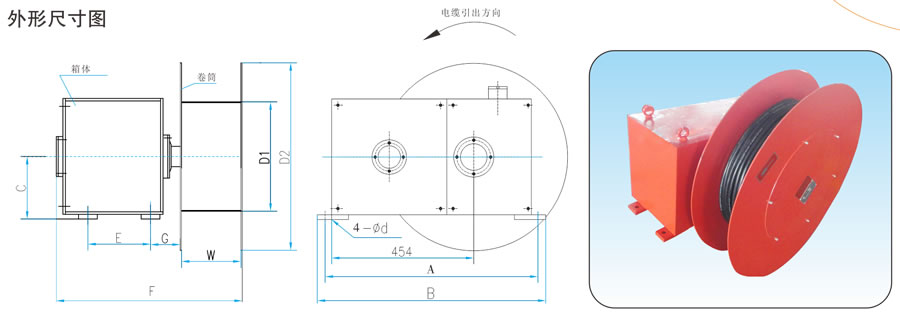

外形尺寸表

外形序号尺寸	A	B	C	D1	D2	d	E	F	G	W	重量(kg)
1	680	730	200	350	600	18	200	670	95	250	285
2	680	730	200	350	600	18	300	770	95	250	290

主要技术参数

电缆型号规格	30m系列	外形序号	40m系列	外形序号	50m系列	外形序号
YC3×6+1×4	JTD50-30-4-III	1	JTD50-40-4-III	1	JTD50-50-4-III	1
YC3×10+1×6+6×1.5	JTD65-30-10-III	2
YC3×10			JTD65-40-3-III	1

选型主要事项

1、本系列卷筒仅适应于第1页安装方式示意图中方式C、D，即卷筒安装在移动物体上,又可安装在地面上。

2、电缆用户自备。
