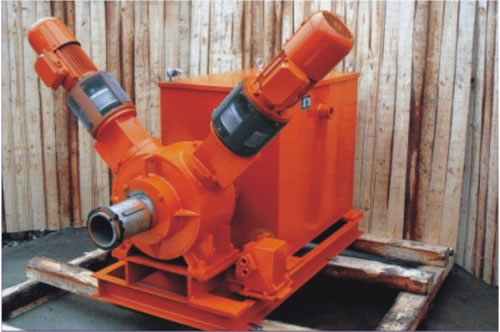

磁滞式电力电缆卷筒
一、概述
磁滞式电缆卷筒是通过磁场传递电机力矩，来实现收放电缆。采用磁滞盘滑差装置，可保证设备的移动与电缆收放同步。它其有结构紧凑，体积小，张力恒定等优点，广泛应用于大型移动设备上的电器供电装置。

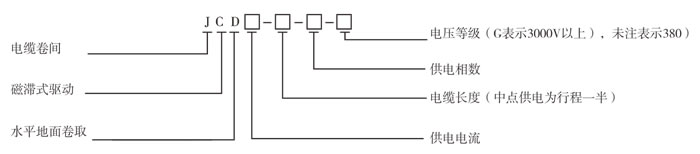

二、型号说明：

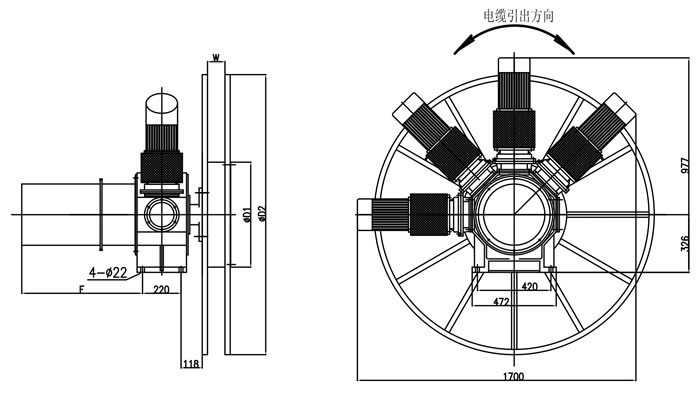

三、产品技术参数及主要规格：
扭矩范围
| 型号 | 力矩范围 |
| 一个驱动器 | 10kg~35kg |
| 二个驱动器 | 35kg~70kg |
| 三个驱动器 | 60kg~105kg |
卷绕参数表
| 序号 | 电缆参数 |
集电环 |
安装方式 (mm) |
卷绕参数 | 卷盘尺寸(mm) | ||||||
| 电缆规格 | 外径(mm) | 重量(kg/m) | A方式 | D方式 | 长度 (mm) |
矩长 (kgm) |
W | D1 | D2 | ||
| 1 | 2×25 | 25 | 0.94 | 200 | 40 | 40 | 11 | 250 | 500 | 800 | |
| 2 | 2×35 | 27 | 1.178 | 200 | 40 | 40 | 17 | 250 | 600 | 900 | |
| 3 | 2×50 | 30.5 | 1.52 | 400 | 40 | 40 | 22 | 250 | 600 | 900 | |
| 4 | 4×35 | 33 | 2.303 | 200 | 40 | 40 | 38 | 250 | 700 | 1000 | |
| 5 | 3×25+1×10 | 27.6 | 1.427 | 200 | 3 | 150 | 10 | 33 | 1000 | 2900 | |
| 6 | 3×50+1×16 | 35.2 | 2.663 | 400 | 3 | 150 | 15 | 42 | 1200 | 3200 | |
| 7 | 24×2.5 | 26.8 | 1.316 | 50 | 40 | 40 | 16 | 250 | 500 | 800 | |
扭矩范围
| 型号 | 力矩范围 |
| 一个驱动器 | 50kg~90kg |
| 二个驱动器 | 80kg~120kg |
| 三个驱动器 | 100kg~150kg |
卷绕参数表
| 序号 | 电缆参数 |
集电环 |
安装方式(mm) | 卷绕参数 | 卷盘尺寸(mm) | ||||||
| 电缆规格 | 外径(mm) | 重量(kg/m) | A方式 | D方式 | 长度 (mm) |
矩长 (kgm) |
W | D1 | D2 | ||
| 1 | 3×70+1×25 | 39.2 | 3.507 | 400 | 5 | 150 | 33 | 46 | 1200 | 3400 | |
| 2 | 3×95+1×35 | 48.4 | 5.694 | 600 | 5 | 150 | 57 | 52 | 1200 | 3600 | |
| 3 | 3×120+1×70 | 48.8 | 6.631 | 600 | 5 | 150 | 70 | 56 | 1500 | 3800 | |
| 4 | 3×150+1×70 | 53 | 6.719 | 600 | 5 | 150 | 75 | 60 | 1500 | 4000 | |
| 5 | 3×185+1×70 | 59 | 8.336 | 600 | 5 | 150 | 120 | 70 | 1800 | 4800 | |
磁滞式电机电缆卷筒

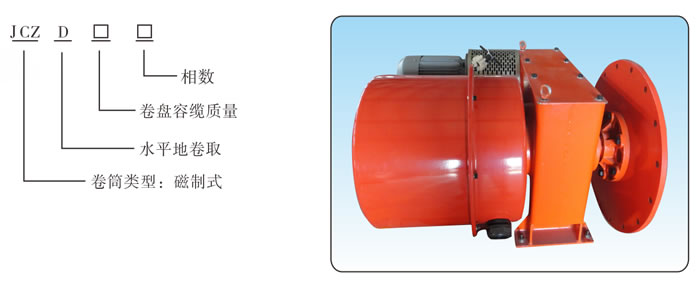

一、型号说明：
二、结构特征与工作原理
1、JCZD系列磁滞电机式电缆卷筒由电缆卷盘、减速箱、集电滑环箱、磁滞联轴及电机等零部件组成。卷盘可分为多排缠绕和单排缠绕。直径小于或等于2.4mm的卷盘为整体结构，大于2.4mm卷盘为散件，现场进行组装。
2、工作原理
电缆卷简是电动机将动力传至磁滞联轴器，再经减速箱减速后，将放大后的力矩传至电缆卷盘。电缆卷筒工作时，电机始终向收缆方向施转，当起重设备朝(供电电源点）远离方向行走时，通过对电缆拖拽克服磁滞联轴器的磁场扭矩，使两盘之间产生滑差，把卷盘上的电缆放开，由于“磁耦合”的存在，磁滞联轴器的磁场扭矩将始终保持在放缆过程中处于张紧状态。基于磁滞联轴器是有特殊力矩结合功能，所以，电缆卷筒能实现理想的卷取特性，并能长期堵转，使其成为收卷电缆显适合的装备。

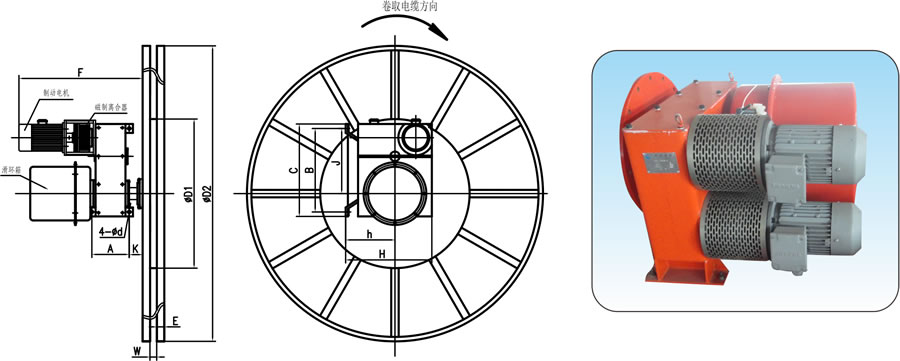

外形尺寸图（JCZD-650）
| 型号 | A | B | C | F | K | J | H | h | 重量(kg) |
| JCZD-650 | 250 | 560 | 620 | 810 | 90 | 437 | 577 | 330 |
卷绕参数
| 缆 | 电缆规格 | YCW | YCW | YCW | YVFB | ||
| 3×35+1×10 | 3×50+1×16 | 3×70+1×25 | 3×35+1×16 | ||||
| 电缆外形(mm) | Φ38.6 | Φ45.8 | Φ51.5 | 75×24 | |||
| 电缆重量(kg/kw) | 2183 | 2791 | 4075 | 3459 | |||
| 集电 滑环箱 |
输电回路 | 4 | 4 | 4 | 4 | ||
| 输电电流(A) | 150 | 180 | 220 | 150 | |||
| 输出电压(V) | 380 | ||||||
| 卷盘 | D1 | D2 | W | 最大溶缆量（m） Max cable capacity | |||
| 1800 | 800 | 单排 | 180 | 140 | 90 | ||
| 2200 | 800 | 单排 | 80 | 60 | 110 | ||
| 3000 | 1000 | 单排 | 150 | ||||
外形结构及安装尺寸表（JCZD-1250）
| 型号 | A | B | C | F | K | J | H | h | 重量(kg) |
| JCZD-1250 | 250 | 560 | 620 | 810 | 90 | 437 | 577 | 330 |
卷筒参数
Cable |
电缆规格 | YCW | YCW | CEFB | CEFB | YVFB | |||
| 3×70+1×25 | 3×95+1×35 | 3×70 | 3×95 | 3×50+1×25 | |||||
| 电缆外形(mm) | Φ51.5 | Φ56.8 | Φ40.9 | Φ46.9 | 80×26 | ||||
| 电缆重量(kg/kw) | 4075 | 5368 | 3479 | 4517 | 4120 | ||||
| 集电 滑环箱 |
输电回路 | 4 | 4 | 3 | 3 | 4 | |||
| 输电电流(A) | 220 | 250 | 220 | 250 | 180 | ||||
| 输出电压(V) | 380V | ||||||||
| 卷盘 | D1 | D2 | W | E | 最大溶缆量（m） | ||||
| 1400 | 3200 | 单排 | 105 | 100 | 130 | 120 | 200 | ||
